TITANEX®

Producten

H07RN-F TITANEX 1x240

Nexans ref. 10229547 - Landref. 10055636

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 240 mm²
  • Gemiddelde dikte van de isolatie (mm): 2,4 mm



H07RN-F TITANEX 4G70

Nexans ref. 10229782 - Landref. 10055653

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 70 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,6 mm



H07RN-F TITANEX 1x120

Nexans ref. 10229546 - Landref. 10055592

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 120 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,8 mm



H07RN-F TITANEX 1x35

Nexans ref. 10229545 - Landref. 10055586

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 35 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,4 mm



H07RN-F TITANEX 2x1.5

Nexans ref. 10229550 - Landref. 10055509

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 2
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 3G1.5

Nexans ref. 10229742 - Landref. 10055523

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 3G2.5

Nexans ref. 10229764 - Landref. 10055530

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 3G4

Nexans ref. 10229767 - Landref. 10055535

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 3G4 C100m

Nexans ref. 10229768 - Landref. 10056057

  • Verpakking: Coil (100m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 3G6

Nexans ref. 10229769 - Landref. 10055537

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 6 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 4G1.5

Nexans ref. 10229771 - Landref. 10055541

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 4G10

Nexans ref. 10229777 - Landref. 10055555

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 10 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,2 mm



H07RN-F TITANEX 4G16

Nexans ref. 10229778 - Landref. 10055558

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 16 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,2 mm



H07RN-F TITANEX 4G35

Nexans ref. 10229780 - Landref. 10055573

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 35 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,4 mm



H07RN-F TITANEX 4G4

Nexans ref. 10229775 - Landref. 10055551

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 4G50

Nexans ref. 10229781 - Landref. 10055560

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 50 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,6 mm



H07RN-F TITANEX 4G6

Nexans ref. 10229776 - Landref. 10055574

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 6 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 5G1.5

Nexans ref. 10229783 - Landref. 10055564

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 5G2.5

Nexans ref. 10229785 - Landref. 10055571

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 5G25

Nexans ref. 10229795 - Landref. 10055627

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 25 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,4 mm



H07RN-F TITANEX 5G4

Nexans ref. 10229787 - Landref. 10055597

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 5G4 C100m

Nexans ref. 10229789 - Landref. 10056037

  • Verpakking: Coil (100m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 5G6

Nexans ref. 10229791 - Landref. 10055600

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 6 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 5G6 C50m

Nexans ref. 10229792 - Landref. 10055795

  • Verpakking: Coil (50m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 6 mm²
  • Gemiddelde dikte van de isolatie (mm): - mm



H07RN-F TITANEX 7G1.5

Nexans ref. 10229798 - Landref. 10055577

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 7
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 7G2.5

Nexans ref. 10229799 - Landref. 10055609

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 7
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 2X1,5 100m

Nexans ref. 10229549 - Landref. 10055508

  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 2
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 2x2,5

Nexans ref. 10233816 - Landref. 10055514

  • Verpakking: Bag (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 2
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 3G1,5 C100m

Nexans ref. 10229743 - Landref. 10055522

  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 3G2,5 100m

Nexans ref. 10229766 - Landref. 10055528

  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 3G6 C100m

Nexans ref. 10229770 - Landref. 10056033

  • Verpakking: Coil (100m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 6 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



H07RN-F TITANEX 4G1,5 100m

Nexans ref. 10229772 - Landref. 10055540

  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 4G2,5 100m

Nexans ref. 10229774 - Landref. 10055545

  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 4G2.5

Nexans ref. 10229773 - Landref. 10055547

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 4G25

Nexans ref. 10229779 - Landref. 10055594

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 25 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,4 mm



H07RN-F TITANEX 5G1,5 C100m

Nexans ref. 10229784 - Landref. 10055562

  • Verpakking: Coil (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,8 mm



H07RN-F TITANEX 5G10

Nexans ref. 10229793 - Landref. 10055602

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 10 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,2 mm



H07RN-F TITANEX 5G16

Nexans ref. 10229794 - Landref. 10055605

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 16 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,2 mm



H07RN-F TITANEX 5G2,5 100m

Nexans ref. 10229786 - Landref. 10055568

  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 2,5 mm²
  • Gemiddelde dikte van de isolatie (mm): 0,9 mm



H07RN-F TITANEX 5G35

Nexans ref. 10229796 - Landref. 10055506

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 35 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,4 mm



H07RN-F TITANEX 5G4 C50m

Nexans ref. 10229788 - Landref. 10055596

  • Verpakking: Coil (50m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 4 mm²
  • Gemiddelde dikte van de isolatie (mm): 1,0 mm



Beschrijving

Beschrijving

Normen

  • Internationale normen
    2014/68/EU; EN 50525-2-21; EU Directive 2011/65/EU (RoHS); HD 516; IEC 60245-4 type 66

Toepassing

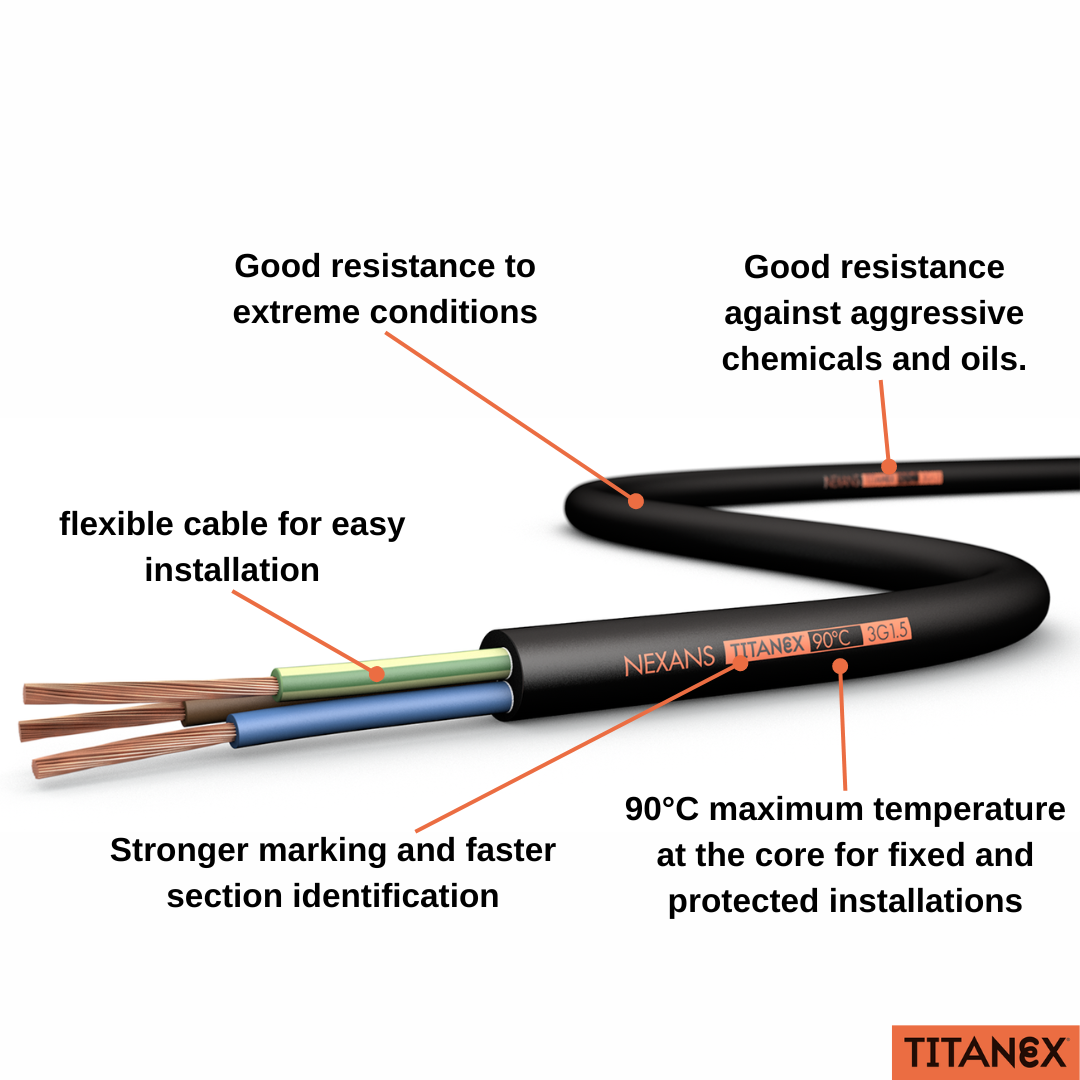

Het TITANEX®-assortiment soepele rubberkabels biedt exceptionele mechanische eigenschappen die aan de meest uiteenlopende eisen voldoen. Wat de installatieomstandigheden ook zijn, zowel binnen als buiten, TITANEX® is bestand tegen intensief gebruik, extreme temperaturen en de meeste chemicaliën zonder in te boeten aan gebruiksgemak.
Het TITANEX®-assortiment bundelt al 50 jaar de beste eigenschappen en is hierdoor de juiste keuze voor betrouwbare installaties in industriële omgevingen (fabrieken, bouwwerven, havens...) in vaste of mobiele opstelling (zoals kranen, machines, generatoren...).
TITANEX® is ook geschikt voor gebruik in openbare ruimtes en tijdelijke evenementen zoals festivals, sportwedstrijden, markten en braderiën waar de kabel vaak zonder bescherming op de grond ligt.

De kabel mag gebruikt worden tot 0,6/1 kV in vaste, beschermde installaties en voor de voeding van heftoestellen, machinewerktuigen enz.

Installatie

Deze kabel is voorzien voor gebruik in open lucht. Bij ondergronds gebruik moet een mechanische bescherming voorzien worden.

Markering

De sectie is in grote cijfers gemarkeerd, om duidelijker te zijn tijdens de installatie.

USE N (G or x) S TITANEX®

  • N = aantal geleiders
  • G = met geel/groen
  • x = zonder geel/groen
  • S = sectie in mm²

Merk op:
maximale adertemperatuur bij normaal gebruik:

  • +90°C (vaste en beschermde installatie)
  • +60°C (mobiel gebruik)
  • bij kortsluiting: 20°C

De maximaal toegelaten stromen zijn gegeven voor een omgevingstempertauur van 30°C bij permanent gebruik en een maximale adertemperatuur van 90°C. Voor andere temperaturen moeten correctiefactoren toegepast worden.

Additional informations TITANEX

Core identification

(In accordance with european harmonization HD308 S2)

1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers

Current rating capacities

The data are indicated for continuous duty operation and apply to:

  • Maximum conductor temperature = 90 °C
  • Nominal frequencies = 50 or 60 Hz
  • One cable in free air (on perforated trays)
  • Ambient temperature = 30 °C

Data recording from IEC 60364-5-52 or NF C 15-100



Voltage drop

The data are based on Cos ø = 0.8



Minimum bending radius

  • Static use: 3 x cable outer diameter
  • Dynamic use: 6 to 8 x outer cable diameter.





Karakteristieken

Karakteristieken

Constructiekarakteristieken

Constructiekarakteristieken

Materiaal geleider
Blank koper
Isolatie
Special cross-linked elastomer
Buitenmantel
Special cross-linked elastomer
Kleur buitenmantel
Zwart
Loodvrij
ja
Permissible current rating, pipes
-
Vorm geleider
Cirkelvormig

Maatvoeringskarakteristieken

Maatvoeringskarakteristieken

Gemiddelde dikte buitenmantel
- mm

Mechanische karakteristieken

Mechanische karakteristieken

Flexibiliteit van de kabel
Soepel

Gebruikskarakteristieken

Gebruikskarakteristieken

Siliconevrij
Ja
Chemische weerstand
Niet altijd
Waterbestendigheid
Goed
Lengte
- m
Maximale adertemperatuur in bedrijf
90 °C
Maximale adertemperatuur kortsluiting
250 °C
Oliebestendigheid
Ja
Omgevingstemperatuur tijdens gebruik, bereik
-25 - 55 °C
RoHS compliant
Ja

Bijkomende informatie

Bijkomende informatie

Neem contact op

Onderwerpen waarover je meer informatie wenst:

*Verplichte velden

Controleer je invoer en probeer opnieuw

Een e-mailadres moet een @ bevatten

Bescherming Persoonsgegevens

U hebt het recht bezwaar te maken tegen de verwerking van uw persoonsgegevens en/of het gebruik daarvan voor direct marketing of commerciële doeleinden

Bedankt !

Bedankt voor je bericht. Wij nemen snel contact met je op.

Fout

Er is een fout opgetreden, probeer later opnieuw.

Sluiten

Neem contact op

*Verplichte velden

Controleer je invoer en probeer opnieuw

Een e-mailadres moet een @ bevatten

Bescherming Persoonsgegevens

U hebt het recht bezwaar te maken tegen de verwerking van uw persoonsgegevens en/of het gebruik daarvan voor direct marketing of commerciële doeleinden

Bedankt !

Bedankt voor je bericht. Wij nemen snel contact met je op.

Fout

Er is een fout opgetreden, probeer later opnieuw.

Sluiten
