EXVB Eca 3x95 mm²

Beschrijving

Beschrijving

Normen

  • Nationale normen
    NBN HD 603 Part 5/Sect.A

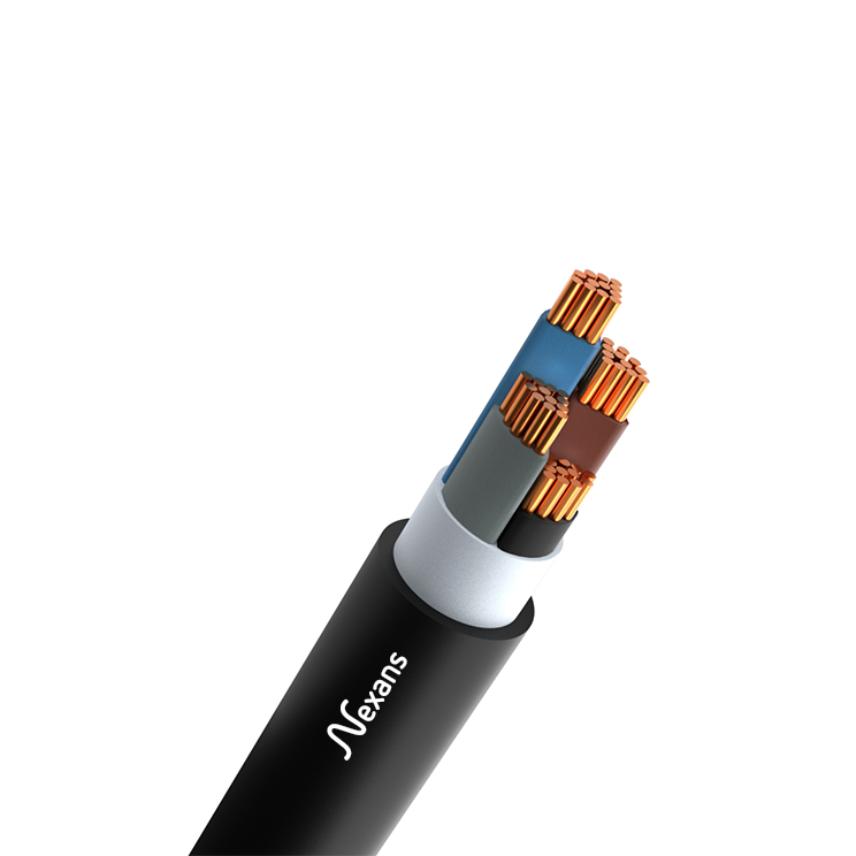

Beschrijving

  1. Blanke koperkern
  2. XLPE aderisolatie (X)
  3. PVC-opvulling
  4. Versterkte PVC-mantel  (V) *


Kleurcode geleiders

  • 1x : groen/geel of blauw of zwart
  • 2x  : blauw, bruin
  • 3x  : bruin, zwart, grijs
  • 3G : groen/geel, blauw, bruin
  • 4x  : blauw, bruin, zwart, grijs
  • 4G : groen/geel,bruin, zwart, grijs
  • 3+1 : bruin, zwart, grijs, Blauw of Groen/Geel
  • 5G : groen/geel, blauw, bruin, zwart, grijs

Installatie

  • In kabelkanaal
  • In buis
  • In de grond met bescherming
  • In open lucht
  • In industrie
  • In woningen

*Impact gewijzigde constructienorm
De EXVB Eca kabel onderging buiten de nieuwe CPR-classificatie voor brandreactie volgens de EN 50575:2014/A1:2016 een ingrijpende wijziging op vlak van de constructie. Deze aanpassing is opgenomen in de geamendeerde norm NBN HD 603:2007/A1:2016 die sinds oktober 2016 van kracht is.
Wat is er veranderd:
De dikte van de buitenmantel is dikker geworden: de vroegere gemiddelde (nominale) dikte is nu de minimale dikte geworden. Dit impliceert dat de buitenmantel gemiddeld 10% meer materiaal bevat.
Kabels die na oktober 2016 werden geproduceerd, moeten volgens de aangepaste constructienorm geproduceerd zijn om conform te zijn.

Minimale temperatuur bij installatie en tijdens gebruik

Mits de hieronder beschreven voorwaarden worden gerespecteerd, dan kan de kabel worden geïnstalleerd en gebruikt bij lage temperaturen tot -20°C:

Minimum temperatuur tijdens de installatie

Idealiter wordt de kabel niet bij een omgevingstemperatuur van minder dan 5°C geïnstalleerd.
Indien dit niet mogelijk is, moet de kabel gedurende 24 uur in een verwarmde ruimte van minstens 20°C worden bewaard. Tijdens de installatie moet de temperatuur van de kabelmantel goed worden bewaakt. Als deze te veel afkoelt (onder 5°C), moet de kabel opnieuw worden opgewarmd.

Minimumtemperatuur tijdens gebruik

De kabel kan werken bij een minimale omgevingstemperatuur van -20°C, mits aan de volgende voorwaarden wordt voldaan:

  • de voorzorgsmaatregelen voor de minimumtemperatuur tijdens de installatie werden in acht genomen;
  • de kabel is gelegd volgens de regels van de goede praktijk en met name de buigradius is tijdens de installatie nauwgezet in acht genomen
  • de kabel mag na de installatie helemaal niet bewegen: geen herpositionering en zeker geen blootstelling aan trillingen

Karakteristieken

Karakteristieken

Constructiekarakteristieken

Constructiekarakteristieken

Materiaal geleider
Koper
Flexibiliteit van de geleider
Samengeslagen klasse 2
Vorm geleider
Sectorvormig samengeslagen (SM)
Isolatie
XLPE
Aderidentificatie
Bruin, Zwart, Grijs
Met Geel/Groene geleider
Neen
Materiaal opvulmantel / binnenmantel
PVC opvulmateriaal
Buitenmantel
PVC
Kleur buitenmantel
Zwart
Halogeenvrij
Neen
Met gereduceerde neutrale geleider
Neen

Maatvoeringskarakteristieken

Maatvoeringskarakteristieken

Aantal geleiders
3
Doorsnede geleider
95 mm²
Sectie van faze geleiders
95 mm²
Doorsnede aardgeleider
- mm²
Gemiddelde dikte van de isolatie (mm)
1,1 mm
Dikte isolatie van de gereduceerde geleider
- mm
Dikte binnenmantel
1,2 mm
Minimale dikte van de buitenmantel
2,6 mm
Nominale buitendiameter
34,7 mm
Benaderend gewicht
3330 kg/km

Elektrische karakteristieken

Elektrische karakteristieken

Nominale spanning Uo/U (Um)
0,6/1 kV
Testspanning (kV)
4 kV
Toelaatbare stroomsterkte in open lucht
299 A
Toelaatbare stroomsterkte ondergronds
305 A
Weerstand bij 20°C in D.C.
0,19 Ohm/km

Mechanische karakteristieken

Mechanische karakteristieken

Max. Schokbestendigheid (IEC 30364-5-51)
6 J
Flexibiliteit van de kabel
Stijf

Gebruikskarakteristieken

Gebruikskarakteristieken

Buigingsradius bij plaatsing
12 (xD)
Toepassingsgebied
Binnen, buiten, ondergronds
Maximale adertemperatuur in bedrijf
90 °C
Omgevingstemperatuur tijdens gebruik, bereik
-20 ... 80 °C
Minimale temperatuur bij installatie
5 °C
Trillingsweerstand
Gemiddeld
Chemische weerstand
Gemiddeld
Waterbestendigheid
Wassen met waterstralen
Lengte
- m
Verpakking
Afgesneden op maat

Bijkomende informatie

Bijkomende informatie

Prestatieverklaring

  • Nr Prestatieverklaring : 1000178-BEDO
  • Certificatiedatum : 26/04/2017
  • AVCP (Assessment and Verification of Constancy of Performance of Systeem voor de beoordeling en verificatie van de prestatiebestendigheid) : Systeem 3
  • Aangemelde instantie : NB 2659
  • Aangegeven prestatie : Eca
