Identificatie van de geleiders volgens HD 308

Het is met het oog op de veiligheid belangrijk om meteen te kunnen zien welke functie een draad of geleider heeft.

Toepassingsgebied

De Europese gestandaardiseerde norm HD 308 S2 “Aanduiding van aders van kabels en buigzame leidingen” geldt voor de identificatie van de geleiders van stijve en soepele kabels en leidingen tot en met 1kV.

De installatiekabels volgens Belgische constructienorm en de HAR-kabels volgen deze gestandaardiseerde kleurencode HD 308 S2.

HD 308 S2 is van toepassing voor:

• elektrische installaties,
• distributiesystemen,
• de voeding van vaste of mobiele apparaten en
• voor de snoeren van draagbare uitrustingen.

Vallen niet onder HD 308 S2:

• de interne bedrading van machines,
• kabels voor DC toepassingen,
• circuits die niet alleen machines stroom voeden
• luchtlijnen.

Kleur = functie

• Geel/groen is voor de beschermingsgeleider of aarding
• Blauw is voor de neutrale geleider
• Bruin, zwart en grijs voor de stroomvoerende of “live” geleiders

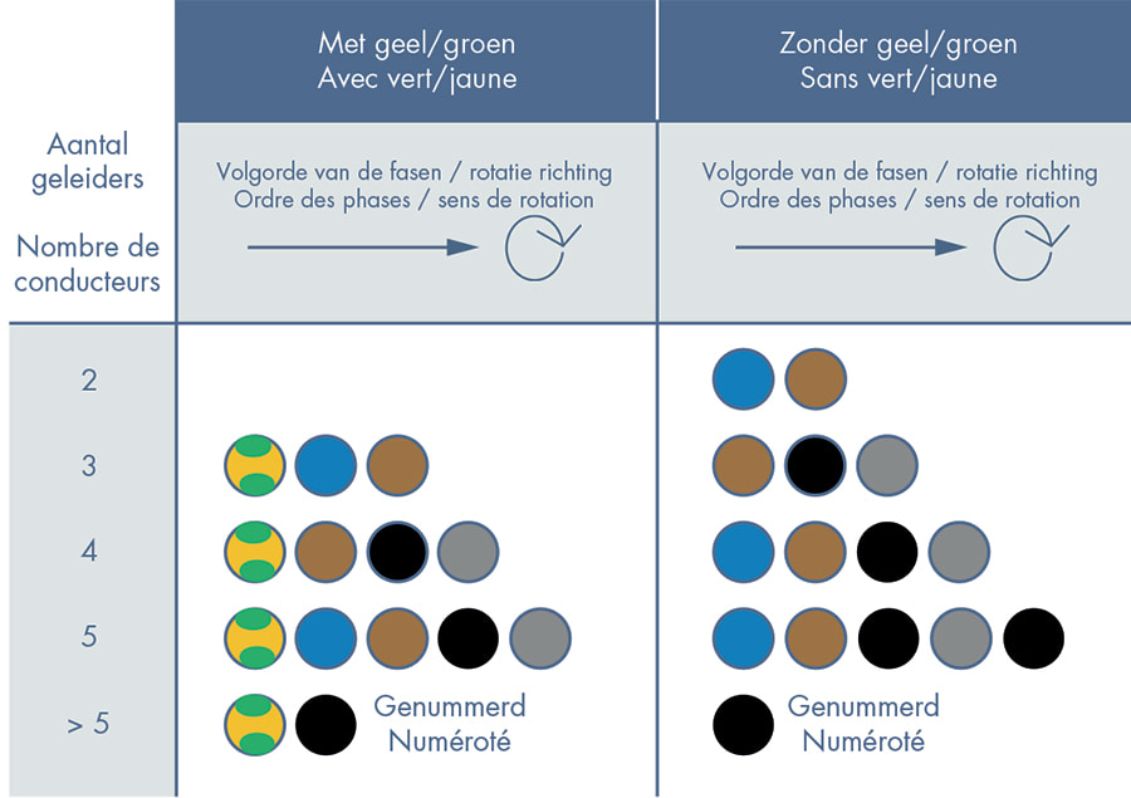

Volgorde van de kleuren

De volgorde van de kleuren geldt als volgt:
