Nexans XGB Cca ULTIMO in Nbox

Producten

Nexans XGB Cca Easy Strippable 0,6/1kV 3G1,5 mm2 Nbox-140 P4,2km (verv)

Nexans ref. 10539784

  • Verpakking: Box (140m)
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 26 A
  • Lengte: 140 m



Nexans XGB Cca Easy Strippable 0,6/1kV 3G2,5 mm2 Nbox-120 P3,6km (verv)

Nexans ref. 10539786

  • Verpakking: Box (120m)
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 36 A
  • Lengte: 120 m



Nexans XGB Cca Easy Strippable 0,6/1kV 5G1,5 mm2 Nbox-100 P3km (verv)

Nexans ref. 10539800

  • Verpakking: Box (100m)
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 23 A
  • Lengte: 100 m



Nexans XGB Cca Easy Strippable 0,6/1kV 5G2,5 mm2 Nbox-80 P2,4km (verv)

Nexans ref. 10539805

  • Verpakking: Box (80m)
  • Aantal geleiders: 5
  • Doorsnede geleider: 2,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 32 A
  • Lengte: 80 m



XGB Cca ULTIMO 0,6/1kV 3G1,5 Nbox 140m P4,2km

Nexans ref. 10588094

  • Verpakking: Box (140m)
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 26 A
  • Lengte: 140 m



XGB Cca ULTIMO 0,6/1kV 3G2,5 Nbox 120m P3,6km

Nexans ref. 10588098

  • Verpakking: Box (120m)
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 36 A
  • Lengte: 120 m



XGB Cca ULTIMO 0,6/1kV 5G1,5 Nbox 100m P3km

Nexans ref. 10588100

  • Verpakking: Box (100m)
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 23 A
  • Lengte: 100 m



XGB Cca ULTIMO 0,6/1kV 5G2,5 Nbox 80m P2,4km

Nexans ref. 10588102

  • Verpakking: Box (80m)
  • Aantal geleiders: 5
  • Doorsnede geleider: 2,5 mm²
  • Toelaatbare stroomsterkte in open lucht: 32 A
  • Lengte: 80 m



Beschrijving

Beschrijving

Normen

  • Product
    NBN HD 604 Part 5/Sect.L

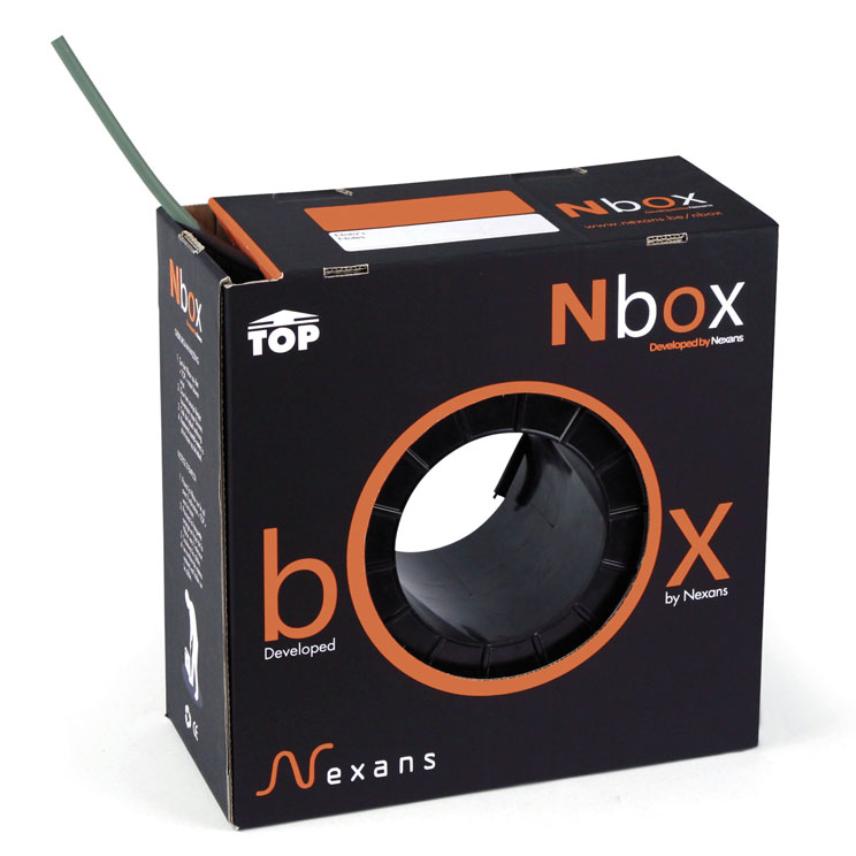

De Nbox in het kort:

  • Innovatief afrolsysteem
  • Nauwkeuriger werken dankzij de aftellende meteraanduiding op de kabel
  • Makkelijk transporteren en stockeren dankzij het praktische formaat

In de handige Nexans XGB Cca Nbox zit de halogeenvrije installatiekabel XGB Cca. De Nbox is beschikbaar voor de vier meest courante kabeltypes:

  • Nexans XGB 3G1.5 - 140 meter
  • Nexans XGB 3G2.5 - 120 meter
  • Nexans XGB 5G1.5 - 100 meter
  • Nexans XGB 5G2.5 - 80 meter

Afmetingen van de Nbox: 390 mm x 390 mm x 190 mm

VOORDELEN VAN ULTIMO

  • Sneller te strippen: tot 80% tijdwinst dankzij de geoptimaliseerde halogeenvrije buitenmantel
  • Verbeterde veiligheid: één inkeping en knik volstaan – vermindert het risico op verwondingen of aderschade
  • Extra goed leesbare opdruk: grotere, contrastrijke markering, ook zichtbaar in slecht verlichte situaties
  • Halogeenvrij & brandveilig: Cca-s1,d2,a1 volgens EN 50575 – minder rook en giftige gassen bij brand, conform AREI s1 a1
  • UV-bestendig & weerbestendig: geschikt voor buitengebruik zonder extra zonbescherming
  • Ondergronds toepasbaar: mits geplaatst in goed afwaterende buis
  • Grote temperatuurbestendigheid: inzetbaar van -15 °C tot +60 °C
  • Duurzaam geproduceerd in België: minder CO2-uitstoot door kortere transportafstanden
  • Met EPD Milieupaspoort: transparante info via PEP EcoPassport

Constructie

  1. Massieve koperkern (klasse 1), vanaf 16 mm² samengeslagen (klasse 2)
  2. Isolatie: vernet polyethyleen (XLPE)
  3. Halogeenvrije opvulling/tape
  4. Buitenmantel: halogeenvrij thermoplastisch materiaal, groen
  5. Brandklasse Cca-s1,d2,a1 volgens EN 50575.

Toegestane installatie

  • Geschikt voor vaste installatie in kabelgoten, buizen, muren en beton
  • Binnen, buiten (zonder extra UV-bescherming) en ondergronds in goed afwaterende buis
  • Toelaatbare omgevingstemperatuur: -20 °C tot +80 °C (zonder beweging of mechanische belasting onder 0 °C)
  • UV-bestendig conform EN 50289-4-17 (testduur 720 u) – geschikt voor Belgisch klimaat

Karakteristieken

Karakteristieken

Constructiekarakteristieken

Constructiekarakteristieken

Materiaal geleider
Koper
Flexibiliteit van de geleider
Massief klasse 1
Vorm geleider
Rond, massief
Isolatie
XLPE
Met Geel/Groene geleider
Ja
Materiaal opvulmantel / binnenmantel
Opvulmateriaal of tape
Buitenmantel
Halogeenvrije polyolefine
Kleur buitenmantel
Groen
Halogeenvrij
Ja

Elektrische karakteristieken

Elektrische karakteristieken

Nominale spanning Uo/U (Um)
0,6/1 kV
Testspanning (kV)
4 kV

Mechanische karakteristieken

Mechanische karakteristieken

Max. Schokbestendigheid (IEC 30364-5-51)
6 J

Gebruikskarakteristieken

Gebruikskarakteristieken

Buigingsradius bij plaatsing
12 (xD)
Toepassingsgebied
Binnen, buiten
UV-bestendig
EN 50289-4-17 methode A (testduur 720 uur)
Maximale adertemperatuur in bedrijf
90 °C
Omgevingstemperatuur tijdens gebruik, bereik
-20 ... 80 °C
Minimale temperatuur bij installatie
0 °C
Rookdichtheid
Laag
Metermarkering
Aftellende metermarkering

Bijkomende informatie

Bijkomende informatie
