180A-24P-O - Interface A - In-air bushing
180A-24P-O - Interface A - In-air bushing
Up to 24 kV - 250 A

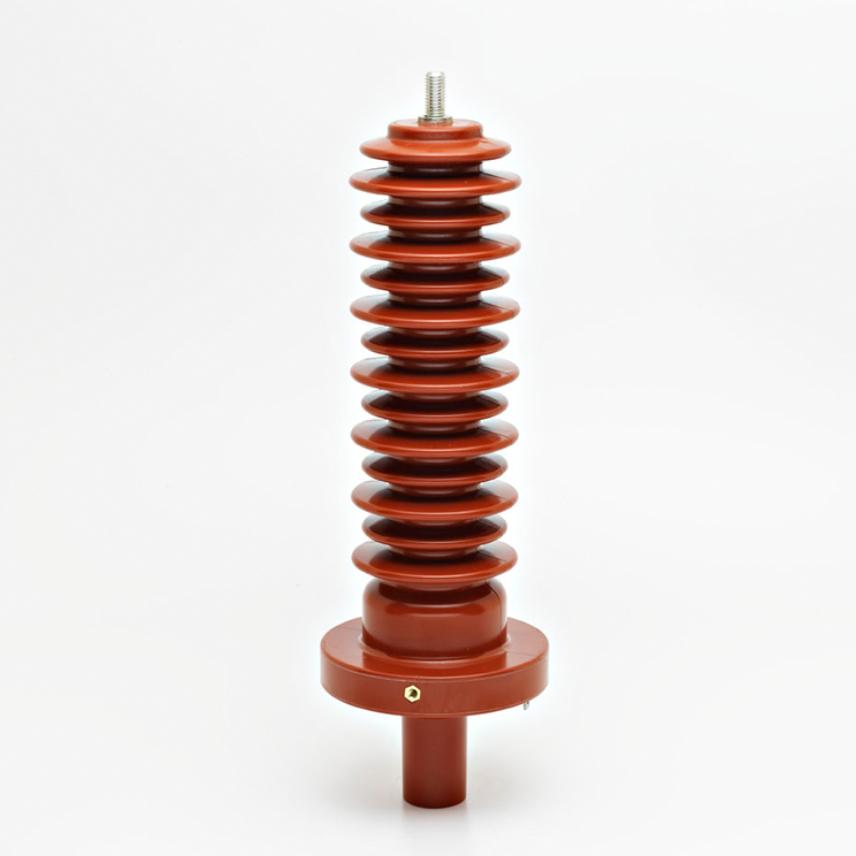

EUROMOLD In-air bushing
- Réf. Nexans : 180A-24P-O
Description
Description
Normes
-
Normes internationalesCENELEC EN 50180; CENELEC HD 629.1
Application
For use in equipment insulated with air, typically for dry type transformers, motors, switchgear, capacitors...
Technical characteristics
Each bushing is tested for AC withstand and partial discharge prior to leaving the
factory.
Design
Caractéristiques
Caractéristiques
Caractéristiques de construction
Caractéristiques de construction
Forme du connecteur
Bushing
Type de connecteur
-
Nature de l'âme
Cuivre nu
Technologie
-
Caractéristiques dimensionnelles
Caractéristiques dimensionnelles
Section du conducteur, plage
16 ... 95 mm²
Caractéristiques électriques
Caractéristiques électriques
Maximal partial discharge at 2Uo
5 pC
Tension de résistance diélectrique, 50Hz 1mn
55 kV
Tension de service nominale Uo/U (Um)
12 / 20 (24) kV
Tension tenue au choc
125 kV
Caractéristiques d'utilisation
Caractéristiques d'utilisation
Interface
Interface A (250 A)
Ressources
Ressources
Documentation
Catalogue page 180A-24P-O
pdf — 331.5 kB
Separable screened connector systems
pdf — 2.7 MB
