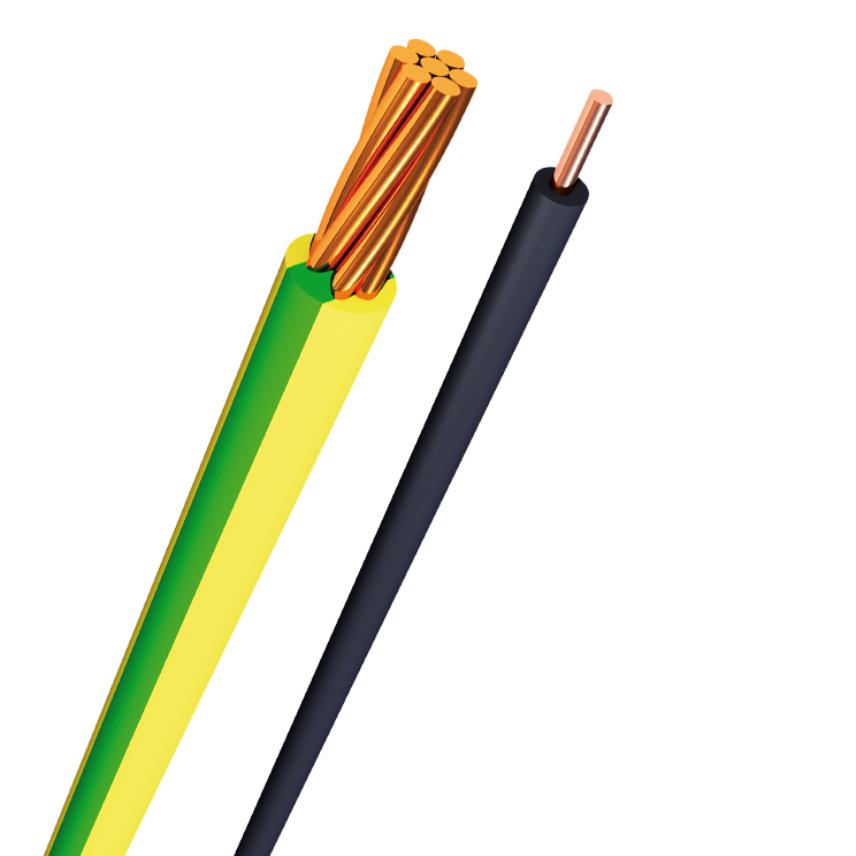

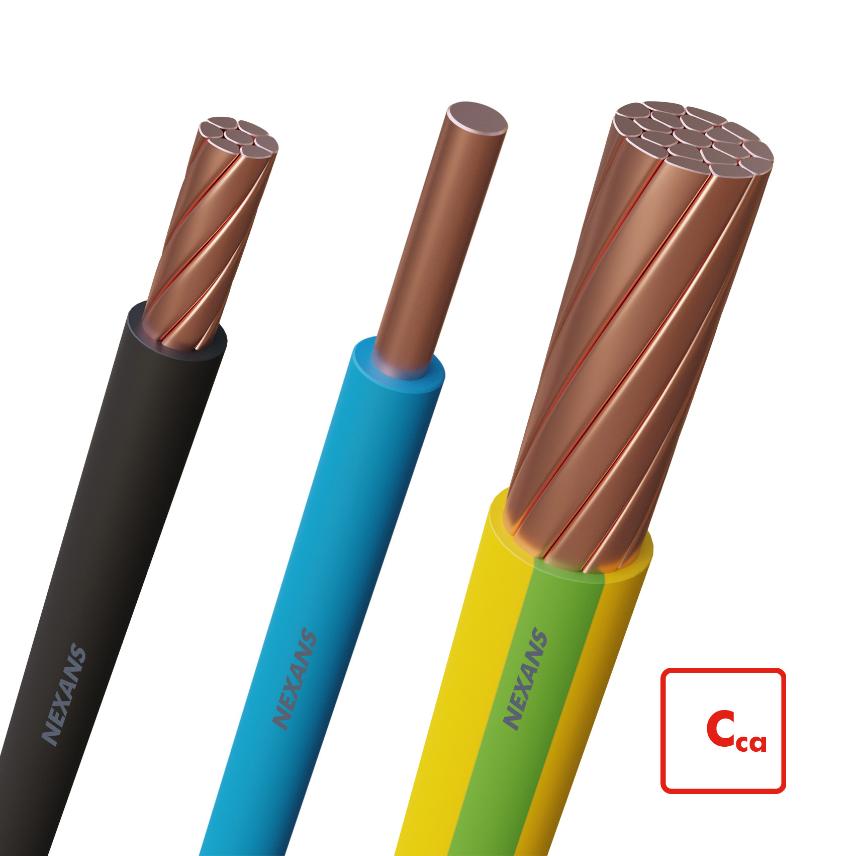

ALSECURE H07Z1-U Cca / H07Z1-R Cca type 2 450/750V

Produits

ALSECURE® H07Z1-U Cca TYPE 2 1x4 GRIS

Réf. Nexans 10559560

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Gris
  • Section du conducteur: 4 mm²
  • Intensité admissible à l'air libre: 32 A
  • Chute de tension en monophasé: 9,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x4 BLEU

Réf. Nexans 10559561

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Bleu
  • Section du conducteur: 4 mm²
  • Intensité admissible à l'air libre: 32 A
  • Chute de tension en monophasé: 9,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x4 NOIR

Réf. Nexans 10559563

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Noir
  • Section du conducteur: 4 mm²
  • Intensité admissible à l'air libre: 32 A
  • Chute de tension en monophasé: 9,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x4 V/J

Réf. Nexans 10559570

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 4 mm²
  • Intensité admissible à l'air libre: 32 A
  • Chute de tension en monophasé: 9,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x4 BRUN

Réf. Nexans 10559571

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Brun
  • Section du conducteur: 4 mm²
  • Intensité admissible à l'air libre: 32 A
  • Chute de tension en monophasé: 9,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 NOIR

Réf. Nexans 10540474

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Noir
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 BLEU

Réf. Nexans 10540477

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Bleu
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 BRUN

Réf. Nexans 10540479

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Brun
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 GRIS

Réf. Nexans 10540490

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Gris
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 V/J

Réf. Nexans 10540491

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 1 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 V/J R100

Réf. Nexans 10540492

  • Conditionnement: Ring (100m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 100 m



ALSECURE® H07Z1-U Cca TYPE 2 1x6 NOIR B10km

Réf. Nexans 10543954

  • Conditionnement: Touret (10000m)
  • Flexibilité de l'âme: Massif classe 1
  • Forme de l'âme: Rond, massif
  • Couleur du (des) fil (s): Noir
  • Section du conducteur: 6 mm²
  • Intensité admissible à l'air libre: 41 A
  • Chute de tension en monophasé: 6,2 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur
  • Résistance aux U.V.: Non
  • Longueur: 10000 m



ALSECURE® H07Z1-R Cca TYPE 2 1x16 V/J

Réf. Nexans 10538834

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 16 mm²
  • Intensité admissible à l'air libre: 76 A
  • Chute de tension en monophasé: 2,3 V/A.km
  • Facteur de courbure pendant l'installation: 4 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x25 V/J

Réf. Nexans 10538835

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 25 mm²
  • Intensité admissible à l'air libre: 101 A
  • Chute de tension en monophasé: 1,5 V/A.km
  • Facteur de courbure pendant l'installation: 5 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x35 V/J

Réf. Nexans 10538852

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 35 mm²
  • Intensité admissible à l'air libre: 125 A
  • Chute de tension en monophasé: 1,2 V/A.km
  • Facteur de courbure pendant l'installation: 5 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x50 V/J

Réf. Nexans 10538838

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 50 mm²
  • Intensité admissible à l'air libre: 151 A
  • Chute de tension en monophasé: 0,84 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x70 V/J

Réf. Nexans 10538839

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 70 mm²
  • Intensité admissible à l'air libre: 192 A
  • Chute de tension en monophasé: 0,6 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x95 V/J

Réf. Nexans 10538837

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 95 mm²
  • Intensité admissible à l'air libre: 232 A
  • Chute de tension en monophasé: 0,46 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x120 V/J

Réf. Nexans 10538853

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 120 mm²
  • Intensité admissible à l'air libre: 269 A
  • Chute de tension en monophasé: 0,38 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x120 NOIR

Réf. Nexans 10558878

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Noir
  • Section du conducteur: 120 mm²
  • Intensité admissible à l'air libre: 269 A
  • Chute de tension en monophasé: 0,38 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x150 V/J

Réf. Nexans 10538850

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 150 mm²
  • Intensité admissible à l'air libre: 309 A
  • Chute de tension en monophasé: 0,33 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x185 V/J

Réf. Nexans 10538851

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 185 mm²
  • Intensité admissible à l'air libre: 353 A
  • Chute de tension en monophasé: 0,28 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x185 NOIR

Réf. Nexans 10558879

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Noir
  • Section du conducteur: 185 mm²
  • Intensité admissible à l'air libre: 353 A
  • Chute de tension en monophasé: 0,28 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x240 V/J

Réf. Nexans 10538836

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 240 mm²
  • Intensité admissible à l'air libre: 415 A
  • Chute de tension en monophasé: 0,24 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x300 V/J

Réf. Nexans 10545629

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 300 mm²
  • Intensité admissible à l'air libre: 472 A
  • Chute de tension en monophasé: 0,21 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x400 V/J

Réf. Nexans 10545670

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 400 mm²
  • Intensité admissible à l'air libre: 546 A
  • Chute de tension en monophasé: 0,19 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca 1x500 GN/YE TYPE 2

Réf. Nexans

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 500 mm²
  • Intensité admissible à l'air libre: 610 A
  • Chute de tension en monophasé: 0,17 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



ALSECURE® H07Z1-R Cca TYPE 2 1x630 V/J

Réf. Nexans 10545671

  • Conditionnement: Cut to length (m)
  • Flexibilité de l'âme: Câblé classe 2
  • Forme de l'âme: Rond, multifilaire
  • Couleur du (des) fil (s): Vert / jaune
  • Section du conducteur: 630 mm²
  • Intensité admissible à l'air libre: 701 A
  • Chute de tension en monophasé: 0,15 V/A.km
  • Facteur de courbure pendant l'installation: 6 (xD)
  • Domaine d'application: Intérieur, Extérieur
  • Résistance aux U.V.: EN 50289-4-17 méthode A (durée essai 720h)
  • Longueur: 1 m



Description

Description

Normes

  • Normes internationales
    EN 50525-3-31

Utilisation

  • Conducteurs isolés sans halogène pour installations fixes
  • Pour applications domestiques et industrielles et le câblage de tableaux.

Description

  1. Ame massive (U) ou câblée (R) en cuivre nu
  2. Enveloppe isolante sans halogène et non-propageur de l'incendie

Pose

  • Pour les industries
  • Pour les habitations
  • Pose à l'air libre : avec protection.
  • Pose enterrée : avec protection.

Note uniquement pour ALSECURE H07Z1-R Cca Type 2

Les modalités de l'essai de résistance aux UV selon EN 50289-4-17 Méthode A (durée de l'essai 720h) démontrent que ALSECURE H07Z1-R Cca Type 2 est particulièrement adapté au climat belge. L'ALSECURE H07Z1-R Cca Type 2 peut donc être installé exposé aux rayons du soleil. La résistance aux UV est valable pour les ALSECURE H07Z1-R Cca Type 2 accompagnés de la Déclaration de Performance n°1000277-BEDO.

En savoir plus sur la résistance aux UV

Caractéristiques

Caractéristiques

Caractéristiques de construction

Caractéristiques de construction

Nature de l'âme
Cuivre
Isolation
Non halogène
Sans halogène
Oui

Caractéristiques dimensionnelles

Caractéristiques dimensionnelles

Nombre de conducteurs
1

Caractéristiques électriques

Caractéristiques électriques

Tension de service nominale Uo/U (Um)
450 / 750 V

Caractéristiques d'utilisation

Caractéristiques d'utilisation

Température maximale sur l'âme en service
70 °C
Température ambiante d'utilisation, plage
-5 ... 60 °C
Résistance aux vibrations
Modérée
Résistance chimique
Moyenne

Ressources

Ressources

Information de livraison

  • Autres couleurs disponibles sur commande

Related products

Câbles sans halogène

Contactez-nous

Sujets sur lesquels vous souhaitez obtenir plus d'informations :

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer

Contactez-nous

* Champs obligatoires

Veuillez vérifier votre saisie et réessayer.

Une adresse mail ne peut contenir qu'un seul @

Protection des données personnelles

Vous avez le droit de vous opposer au traitement de vos données personnelles et/ou à leur utilisation à des fins de marketing direct ou à des fins commerciales.

Merci !

Merci de nous avoir contactés. Nous vous contacterons sous peu.

Erreur

Une erreur s'est produite. Veuillez réessayer.

Fermer
