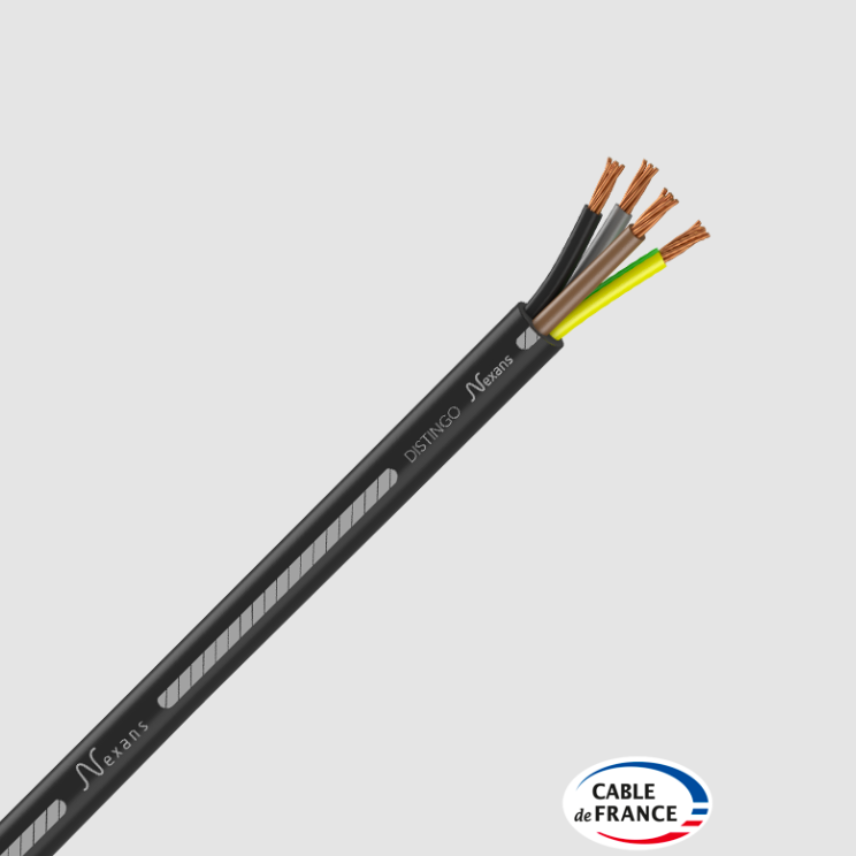

U-1000 R2V 0,6/1 kV

Producten

U-1000 R2V 1x50 cut to length

Nexans ref. 10013072 - Landref. 01360090

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 50 mm²



U-1000 R2V 1x70 cut to length

Nexans ref. 10013073 - Landref. 01360100

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 70 mm²



U-1000 R2V 1x95 cut to length

Nexans ref. 10012979 - Landref. 01360110

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 95 mm²



U-1000 R2V 1x150 cut to length

Nexans ref. 10013092 - Landref. 01360130

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 150 mm²



U-1000 R2V 1x185 cut to length

Nexans ref. 10013059 - Landref. 01360140

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 185 mm²



U-1000 R2V 1x240 cut to length

Nexans ref. 10013071 - Landref. 01360150

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 1
  • Doorsnede geleider: 240 mm²



U-1000 R2V DISTINGO 2x6

Nexans ref. 10043724 - Landref. 01360243

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 2
  • Doorsnede geleider: 6 mm²



U-1000 R2V 2x35 cut to length

Nexans ref. 10012985 - Landref. 01360280

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 2
  • Doorsnede geleider: 35 mm²



U-1000 R2V DISTINGO 3G1.5 D4500m

Nexans ref. 10043656

  • Verpakking: Drum (4500m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 3G1.5

Nexans ref. 10043705 - Landref. 01360416

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 3G2.5 D3500m

Nexans ref. 10043657

  • Verpakking: Drum (3500m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²



U-1000 R2V 3G2.5 RC

Nexans ref. 10046498 - Landref. 01343040

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²



U-1000 R2V DISTINGO 3G2.5 D8000m

Nexans ref. 10211243 - Landref. 10043706

  • Verpakking: Drum (8000m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 2,5 mm²



U-1000 R2V DISTINGO 3G6

Nexans ref. 10043727 - Landref. 01360442

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 3
  • Doorsnede geleider: 6 mm²



U-1000 R2V DISTINGO 4G1.5 D4000m

Nexans ref. 10043659 - Landref. 10043708

  • Verpakking: Drum (4000m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 4x1.5

Nexans ref. 10043717 - Landref. 01383613

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 4G2.5 D3000m

Nexans ref. 10043660

  • Verpakking: Drum (3000m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 2,5 mm²



U-1000 R2V DISTINGO 4x6

Nexans ref. 10043739 - Landref. 01383643

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 6 mm²



U-1000 R2V DISTINGO 4G10

Nexans ref. 10043731 - Landref. 01360655

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 10 mm²



U-1000 R2V DISTINGO 4x10

Nexans ref. 10043740 - Landref. 01382563

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 10 mm²



U-1000 R2V DISTINGO 4G16

Nexans ref. 10043732 - Landref. 01360665

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 16 mm²



U-1000 R2V DISTINGO 4x16

Nexans ref. 10043741 - Landref. 01383665

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 16 mm²



U-1000 R2V 4x25 cut to length

Nexans ref. 10013004 - Landref. 10013004

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 25 mm²



U-1000 R2V 4x35 cut to length

Nexans ref. 10013031 - Landref. 10013031

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 35 mm²



U-1000 R2V 4G35 cut to length

Nexans ref. 10013032 - Landref. 01360685

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 35 mm²



U-1000 R2V 4x50 cut to length

Nexans ref. 10013121 - Landref. 01360690

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 50 mm²



U-1000 R2V 4G50 cut to length

Nexans ref. 10013122 - Landref. 01360695

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 50 mm²



U-1000 R2V 4G70 cut to length

Nexans ref. 10013338 - Landref. 01360705

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 4
  • Doorsnede geleider: 70 mm²



U-1000 R2V 4x70 cut to length

Nexans ref. 10013343 - Landref. 01360700

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 70 mm²



U-1000 R2V 4x95 cut to length

Nexans ref. 10013034 - Landref. 10013034

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 95 mm²



U-1000 R2V 4x120 cut to length

Nexans ref. 10013362 - Landref. 10013362

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Neen
  • Aantal geleiders: 4
  • Doorsnede geleider: 120 mm²



U-1000 R2V DISTINGO 5G1.5 D3500m

Nexans ref. 10043662

  • Verpakking: Drum (3500m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 5G1.5

Nexans ref. 10043711 - Landref. 01360816

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 1,5 mm²



U-1000 R2V DISTINGO 5G2.5 D2500m

Nexans ref. 10043663 - Landref. 10042712

  • Verpakking: Drum (2500m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 2,5 mm²



U-1000 R2V DIS SSMETR 5G4 6000m

Nexans ref. 10043713 - Landref. 01360833

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 4 mm²



U-1000 R2V DISTINGO 5G4 100m

Nexans ref. 10043908 - Landref. 01360831

  • Verpakking: Coil (100m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 4 mm²



U-1000 R2V DISTINGO 5G6

Nexans ref. 10043733 - Landref. 01360843

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 6 mm²



U-1000 R2V DISTINGO 5G10

Nexans ref. 10043734 - Landref. 01360853

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 10 mm²



U-1000 R2V DISTINGO 5G16

Nexans ref. 10043735 - Landref. 01360863

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 16 mm²



U-1000 R2V 5G25 cut to length

Nexans ref. 10001442 - Landref. 10001442

  • Verpakking: Cut to length (m)
  • Met Geel/Groene geleider: Ja
  • Aantal geleiders: 5
  • Doorsnede geleider: 25 mm²



Beschrijving

Beschrijving

Normen

  • Internationale normen
    IEC 60502-1
  • Nationale normen
    XP C 32-321

Toepassing

U-1000 R2V kabels met XLPE isolatie en pvc-buitenmantel worden gebruikt in laagspanningsinstallaties. De multigeleiders zijn geschikt voor stuurstroominstallaties.
U-1000 R2V is geschikt voor buiteninstallatie zonder bescherming (UV bestendig, AN3 volgens NF C15-100).

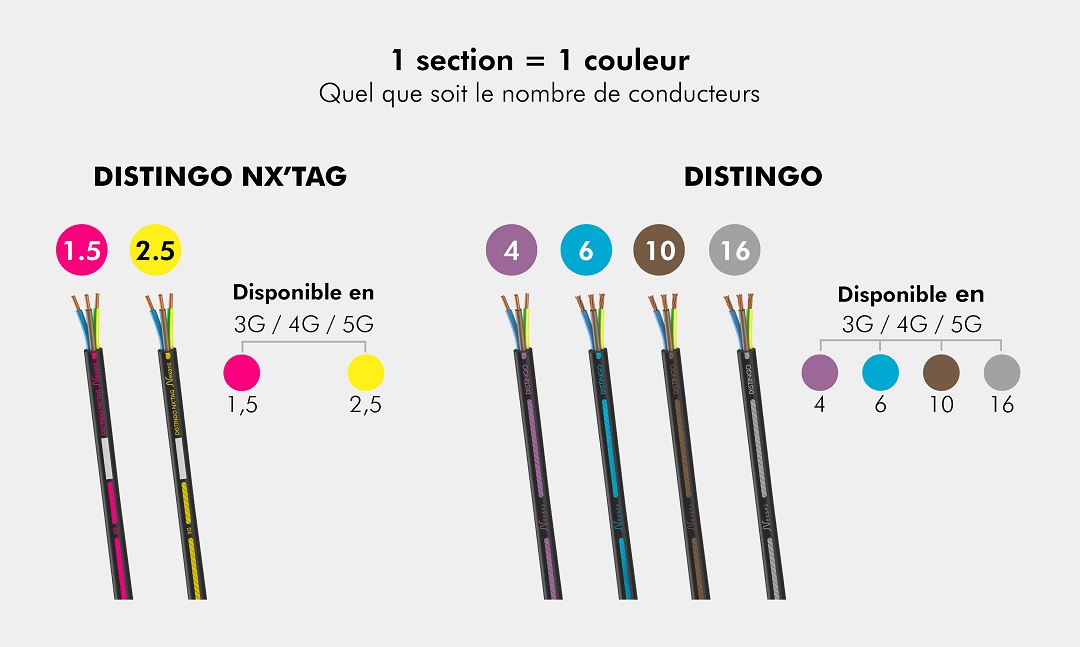

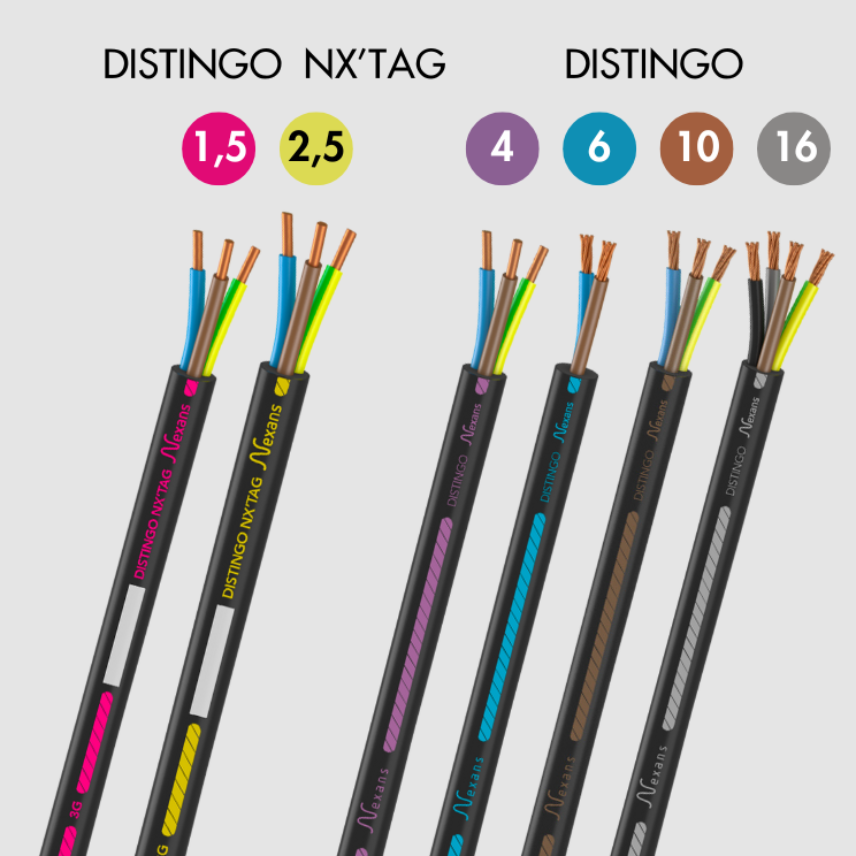

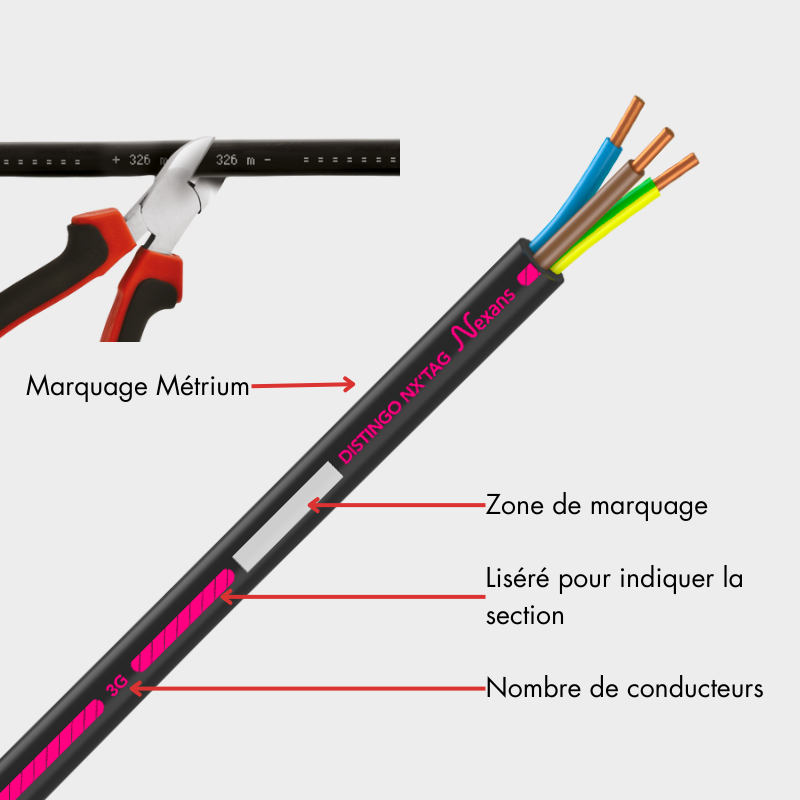

DISTINGO wordt toegepast op de secties van 1,5 t/m 16 mm² en 1 t/m 5 geleiders en bestaat uit:

  • 1 gekleurde lijn per sectie
  • meteraanduiding METRIUM™ beschikbaar voor alle conditionneringen (haspels en ringen)

Installatie

Deze kabels zijn geschikt voor installatie op kabelgoten, in buizen of bevestigd aan de wand. U-1000 R2V is geschikt voor outdoor installatie en mag rechtstreeks in de grond op voorwaarde dat er extra mechanische bescherming is.

Markering

S.Y. + NF - USE nr fabriek  U-1000 R2V n (x of G) s mm²

  • n = aantal geleiders
  • s = sectie in mm²
  • G = met geel/groene
  • x = zonder geel/groene

De waarden voor de toegelaten maximale stroom en spanningsval zijn gegeven in functie van de volgende standaardparameters:

a) in open lucht, afgeschermd van direct zonlicht, op een geperforeerde kabelgoot en bij een omgevingstemperatuur van 30°C
b) ondergronds met een thermische resistiviteit van de grond van 1Km/W, diepte: 600 mm, temperatuur = 20°C.

Bij afwijkende omstandigheden moeten de correctiefactoren uit de norm NF C-15-100 of gelijkwaardige nationale normen toegepast worden.

Spanningsval

Berekend met cosj = 0,8

Karakteristieken

Karakteristieken

Constructiekarakteristieken

Constructiekarakteristieken

Materiaal geleider
Blank koper
Isolatie
XLPE
Buitenmantel
PVC
Loodvrij
ja
Vorm geleider
Cirkelvormig

Elektrische karakteristieken

Elektrische karakteristieken

Nominale spanning Uo/U (Um)
0.6/ 1 (1.2) kV

Gebruikskarakteristieken

Gebruikskarakteristieken

Omgevingstemperatuur tijdens gebruik, bereik
-25 - 60 °C
Vlamvertragend
C2, NF C 32-070
Chemische weerstand
Niet altijd
Waterbestendigheid
Intermittent
UV-bestendig
AN3

Bijkomende informatie

Bijkomende informatie
